پدیده Vortex Rope در توربین‌های آبی نشانه‌ها، ریسک‌های بهره‌برداری و تحلیل CFD در شرایط خارج از نقطه طراحی (Part-load / Off-design)

نویسنده: CFD-specialist

انتشار: 2026-02-12 به‌روزرسانی: 2026-02-23

چکیده

Vortex Rope یکی از پدیده‌های ناپایای مهم در draft tube توربین‌های آبی، به‌ویژه توربین فرانسیس، است. این پدیده معمولاً در شرایط خارج از نقطه طراحی (بار جزئی یا off-design) رخ می‌دهد و می‌تواند با نوسانات فشار، ارتعاش سازه و ناپایداری عملکرد همراه شود.

در این یادداشت، تعریف پدیده، نشانه‌های عملیاتی، ریسک‌های رایج و چک‌لیست تحلیل CFD بر اساس محتوای منبع به‌صورت کاربردی مرور می‌شود.

توربین فرانسیس Draft Tube کاویتاسیون نوسان فشار RSM Q-Criterion

فهرست مطالب

خلاصه اجرایی

  • Vortex rope یک پدیده ناپایا در مخروط draft tube (به‌خصوص در توربین فرانسیس) است که معمولاً در عدد رینولدزهای بالا و همراه با جریان چرخشی/کاویتاسیون رخ می‌دهد.
  • پیامدهای رایج: نوسانات فشار، ارتعاش سازه، ناپایداری توان و محدود شدن بازه عملیاتی.
  • در تحلیل، علاوه بر مشاهده میدان جریان، لازم است سیگنال فشار و فرکانس غالب (نسبت به سرعت دورانی رانر) نیز پایش و تفسیر شود.

پدیده Vortex Rope در Draft Tube چیست؟

در بسیاری از توربین‌های آبی (از جمله توربین فرانسیس)، در شرایط خارج از نقطه طراحی و به‌ویژه در بارهای جزئی، جریان خروجی از رانر وارد draft tube می‌شود و می‌تواند جریان چرخشی پیچیده ایجاد کند. این جریان چرخشی، به‌خصوص در نواحی کم‌فشار، مستعد کاویتاسیون است و به شکل هسته کم‌فشار/کاویتاسیون ظاهر می‌شود که در زمان حرکت و نوسان دارد.

در ادبیات فنی توربین فرانسیس، دو الگوی رایج گزارش می‌شود: نوع پالسی در بار کامل و نوع هلیکال در بار جزئی. هر دو می‌توانند باعث تحریک نوسانات فشار در draft tube و انتقال بارهای دینامیکی به سازه شوند.

چرا مهم است؟ (ریسک‌ها و نشانه‌ها)

اثر مستقیم vortex rope معمولاً پالس فشار در draft tube است. این پالس‌ها می‌توانند به ارتعاشات سازه‌ای، power swing، افت عملکرد و محدودیت در انتخاب نقطه کار منجر شوند.

بنابراین در تحلیل CFD، صرف مشاهده گردابه کافی نیست؛ سنجش شدت و فرکانس نوسانات و ارتباط آن با نقطه کار نیز حیاتی است.

تصاویر مقاله

تصاویر زیر (برگرفته از منبع) برای شناسایی اجزای توربین، ناحیه draft tube و نمونه‌های بصری vortex rope ارائه شده‌اند.

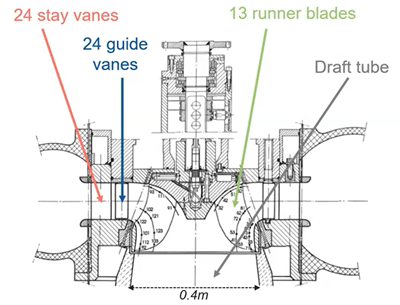

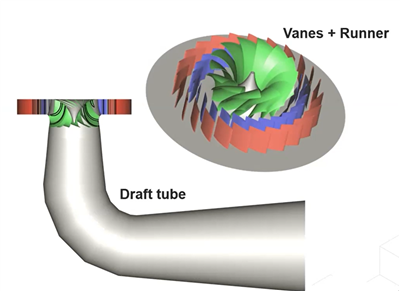

شکل ۱-۱: پره‌های راهنما در ورودی توربین شکل ۱-۲: هندسه نمونه توربین شکل ۱-۳: اجزای کلیدی شامل draft tube، vanes و runner
شکل ۱. نمایی از مسیر جریان و اجزای اصلی توربین (پره‌های راهنما، هندسه نمونه و اجزای draft tube/پره‌ها/رانر).

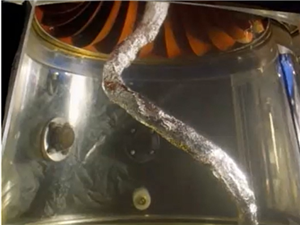

شکل ۲: ظهور vortex rope در draft tube
شکل ۲. نمونه تصویری از vortex rope در draft tube.

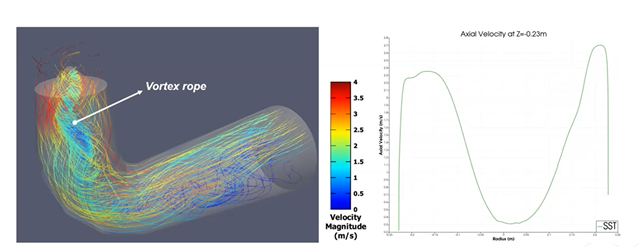

شکل ۳: نمایش streamlines برای vortex rope
شکل ۳. Velocity streamlines برای مشاهده ساختار گردابه و مسیر جریان.

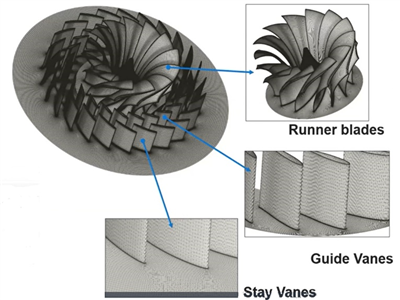

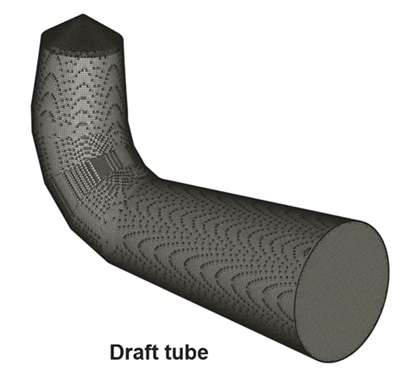

شکل ۴-۱: مش ساختاریافته بخش رانر/پره‌ها شکل ۴-۲: مش نامنظم draft tube
شکل ۴. نمونه مش‌بندی ساختاریافته (برای پره‌ها) و نامنظم (برای draft tube).

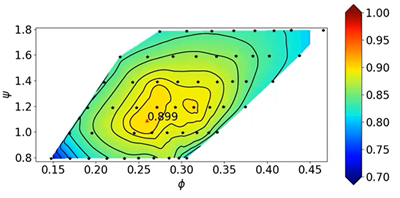

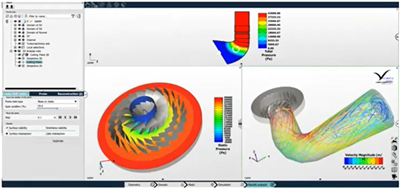

شکل ۵-۱: نماهای مختلف از نتایج شبیه‌سازی شکل ۵-۲: نمایش عملکرد با نمودار hill chart
شکل ۵. نمونه‌هایی از نماهای پس‌پردازش و نمایش عملکرد (توان/بازده) برای نقاط کاری مختلف.

چک‌لیست عملی تحلیل CFD در شرایط آف‌دیزاین

۱) مشاهده و شناسایی پدیده

  • نمایش streamline‌های سرعت برای آشکار شدن ساختار چرخشی.
  • استخراج iso-surface‌های فشار استاتیک/کم‌فشار برای رهگیری هسته گردابه.
  • استفاده از Q-criterion برای تفکیک نواحی گردابه‌ای از نواحی با غالبیت کرنش.

۲) پایش سیگنال و فرکانس

  • تعریف چند probe فشار در draft tube و پایش سیگنال در زمان.
  • محاسبه طیف (FFT) و گزارش فرکانس غالب به‌صورت نسبت به سرعت دورانی رانر.
  • برای بارهای جزئی، انتظار فرکانس‌هایی در بازه تقریبی 0.3-0.5× سرعت چرخش رانر مطرح است (بسته به هندسه و نقطه کار).

نکات تنظیمات حل و مدل آشفتگی

یک روند رایج این است که ابتدا نقطه(های) طراحی به‌صورت پایا برای ارزیابی کلی عملکرد (مانند راندمان) حل شود؛ سپس برای نقاط آف‌دیزاین، شبیه‌سازی ناپایا اجرا گردد تا دینامیک گردابه و نوسانات فشار دیده شود. کیفیت ورودی‌ها (مش، شرایط مرزی، مدل کاویتاسیون در صورت نیاز) و انتخاب مدل آشفتگی بر پیش‌بینی فرکانس/شدت پدیده اثر قابل‌توجهی دارد.

برای جریان‌های چرخشی قوی و ناهمسانگرد، در برخی پروژه‌ها استفاده از مدل‌های پیشرفته‌تر مانند Reynolds Stress Model (RSM) پیشنهاد می‌شود تا ساختار گردابه و پالس فشار واقع‌بینانه‌تر بازتولید شود.

جمع‌بندی

Vortex rope در توربین‌های آبی پدیده‌ای دینامیکی و حساس به نقطه کار است که می‌تواند به نوسانات فشار و ریسک‌های ارتعاشی/عملکردی منجر شود. برای تصمیم‌گیری مهندسی، بهتر است هم‌زمان با مشاهده میدان جریان، پایش سیگنال فشار و تحلیل فرکانسی انجام شود و نتایج به‌صورت قابل مقایسه (نسبت به سرعت رانر) گزارش گردد.
