چکیده
در بسیاری از پروژههای طراحی صنعتی، وقتی هندسه قطعه پیچیده و پرانحنا است، مدلسازی سطحی در کنار مدلسازی حجمی به یک نیاز عملی تبدیل میشود. این یادداشت، با حفظ نگاه کاربردی، تفاوت دو رویکرد را مرور میکند و ابزارهای اصلی SOLIDWORKS برای ساخت، اصلاح و تبدیل سطوح را جمعبندی میکند. تمرکز متن روی همان قابلیتهای رایج در پروژههای صنعتی است؛ بدون افزودن ادعا یا جزئیات خارج از منبع.
فهرست مطالب
خلاصه اجرایی
- سطوح برای هندسههای پرانحناء، بدنههای ارگانیک و نواحی با اهمیت زیباییشناسی/پیوستگی (مثل بدنه خودرو، پرهها، پروفیلها و …) یک مسیر انعطافپذیرتر از مدلسازی حجمی فراهم میکنند.
- در مدلسازی سطحی شما با «صورتها/پوستهها» کار میکنید و در پایان با Knit و سپس Thicken میتوانید به جسم توپر برسید.
- چند ابزار کلیدی که معمولاً در پروژههای صنعتی بهکار میآیند: جابهجایی سطح (Offset Surface)، سطح از مش (Surface from Mesh) (برای STL/OBJ و مهندسی معکوس)، بازکردن سطح (Flatten Surface) (برای خمهای غیر استاندارد در ورقکاری) و Thicken/Thicken Cut.
چه زمانی مدلسازی سطحی لازم میشود؟
وقتی شکل قطعه «انحنای پیوسته» و تغییرات نرم دارد (مثل نواحی آیرودینامیکی، بدنههای ارگانیک یا پانلهای بدنه)، ساخت برخی ویژگیها با عملیات مرسوم مدلسازی حجمی دشوار میشود. در این حالت، مدلسازی سطحی کنترل دقیقتری روی پیوستگی بین منحنیها و سطوح (بهویژه پیوستگی مماسی و انحنایی) فراهم میکند.
در بسیاری از سامانههای طراحی به کمک رایانه (CAD) از منحنیهای NURBS استفاده میشود و سطوح معمولاً با شبکه پارامتری (U‑V) تعریف میگردند.

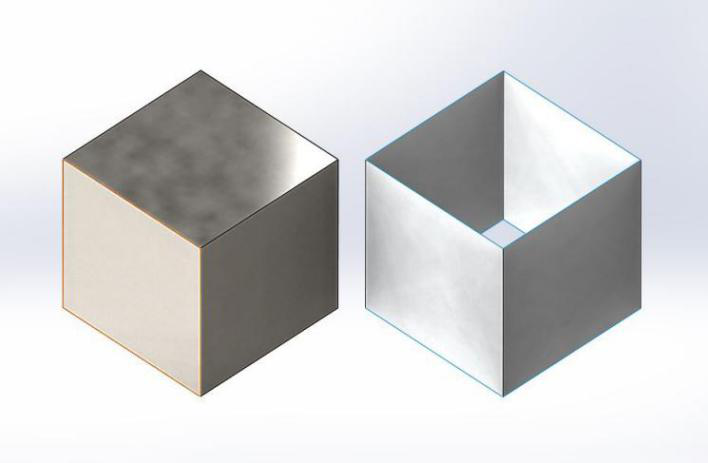

مدلسازی حجمی در برابر مدلسازی سطحی: تفاوت عملی در جریان کار
مدلسازی حجمی
- بهطور پیشفرض «بدنه توپر» ایجاد میشود و تعریف شرایط مرزی/خواص جرمی سادهتر است.
- برای بسیاری از قطعات منشوری/قابل پارامتریسازی سریعتر و اقتصادیتر است.
مدلسازی سطحی
- هر وجه میتواند یک «بدنه سطحی» باشد و در پایان با Knit میتوان آنها را یکپارچه کرد.
- برای ساخت نواحی پیچیده (مثل پرهها/پروفیلها/بدنههای با انحنای زیاد) کنترل بیشتری روی کیفیت هندسی میدهد.
ابزارهای کلیدی و کاربردهای رایج

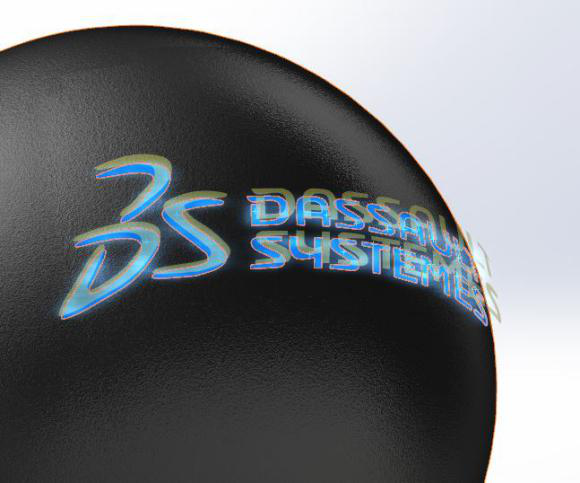

۱) جابهجایی سطح (Offset Surface)
برای ساخت یک کپی دقیق از یک سطح (با جابهجایی صفر یا جابهجایی مشخص (Offset)) کاربرد دارد؛ این ابزار در آمادهسازی هندسه برای پوستهسازی، ایجاد کلیرنس، و همچنین در برخی مسیرهای تبدیل/اصلاح هندسه مفید است.

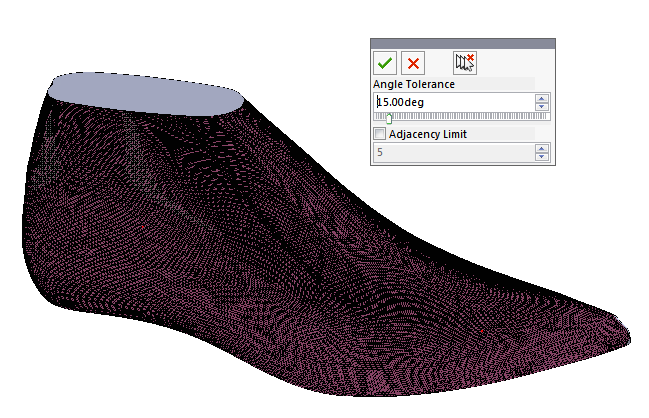

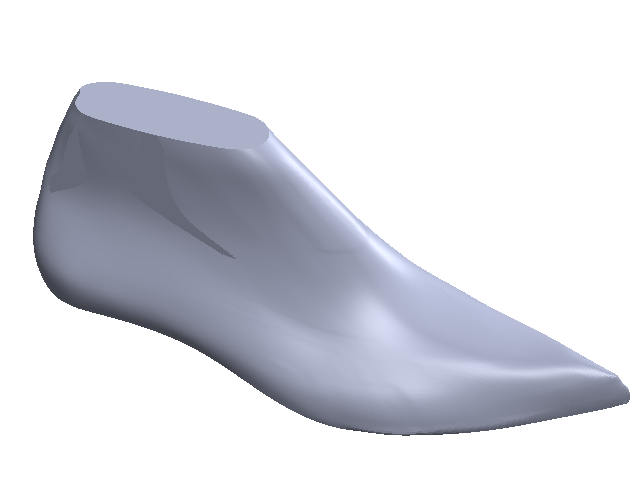

۲) سطح از مش (Surface from Mesh) (برای مهندسی معکوس)
وقتی فایلهایی مثل STL/OBJ وارد میشوند، معمولاً داده به شکل «مش/تسلیشن» است. ابزار «سطح از مش (Surface from Mesh)» (در نسخههای جدیدتر) کمک میکند از روی مش، سطح قابل استفاده برای اصلاح هندسه و بازطراحی تولید شود؛ این موضوع در پروژههای مهندسی معکوس کاربرد مستقیم دارد.

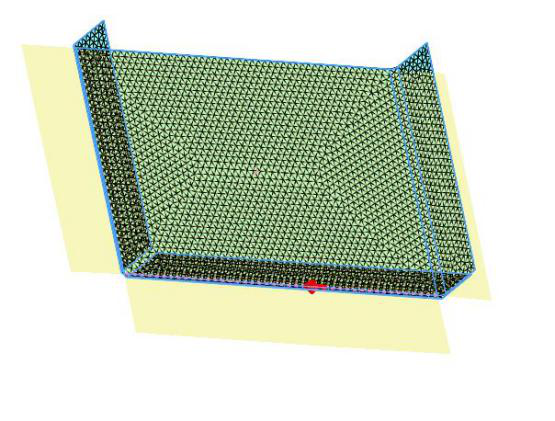

۳) بازکردن سطح (Flatten Surface) (برای ورقکاری با خمهای غیر استاندارد)
در برخی قطعات ورقکاری با خمهای غیر استاندارد، میتوان ابتدا مدل را به سطح تبدیل کرد و سپس با ابزار «بازکردن سطح (Flatten Surface)» طول/الگوی بازشده را بهدست آورد. در این حالت، نمایش تمرکز کشش/تغییرشکل هنگام تختکردن، به تصمیمگیری درباره امکانپذیری ساخت کمک میکند.

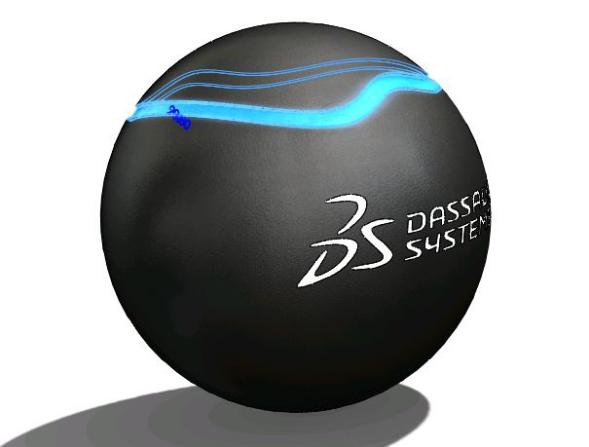

۴) Thicken (ضخیمسازی) و Thicken Cut (برش)
Thicken سطح را به جسم توپر تبدیل میکند (با انتخاب مقدار ضخامت و جهت). Thicken Cut نیز میتواند برای «برش یک جسم» با استفاده از یک بدنه سطحی بهکار رود؛ مثلاً برای ایجاد برشهای نامنظم روی قطعات استوانهای.
چکلیست کوتاه برای نتیجه بهتر
- قبل از Knit شکافها/لبههای باز را کنترل کنید (تلرانس شکاف).
- برای کیفیت زیبایی/آیرودینامیک، پیوستگی مماسی و در صورت نیاز پیوستگی انحنایی را هدف بگیرید.
- در مسیر تبدیل مش به سطح، کیفیت مش ورودی (نویز، حفرهها، مثلثهای کشیده) روی نتیجه اثر مستقیم دارد.
- اگر هدف نهایی تحلیل یا خواص جرمی است، بعد از تکمیل سطوح، تبدیل به مدل حجمی با Thicken را در برنامه داشته باشید.
