چکیده
آیرودینامیک توربوماشین به تحلیل برهمکنش جریان سیال با پرههای چرخان و ساکن میپردازد و مبنای درک عملکرد تجهیزاتی مانند توربین و کمپرسور است. این یادداشت، مفاهیم پایه توربوماشین، اجزای اصلی، طبقهبندیهای متداول و اثر آیرودینامیک بر عملکرد و طراحی را مرور میکند. هدف، ارائه یک نمای فنی روشن و قابل استفاده برای تصمیمگیری مهندسی است.
فهرست مطالب
نکات کلیدی توربوماشین
- توربوماشینها تجهیزاتی هستند که در آنها ردیف پرههای چرخان، کار را به سیال منتقل میکنند یا از سیال میگیرند.
- توربوماشینها عمدتاً برای دبیهای حجمی بالا استفاده میشوند، در حالی که ماشینهای جابجایی مثبت برای دبیهای حجمی پایین مناسبترند.
- توربوماشینهای پرسرعت عموماً رفتار آدیاباتیک دارند، اما ماشینهای جابجایی مثبت به رفتار ایزوترمال نزدیکترند.

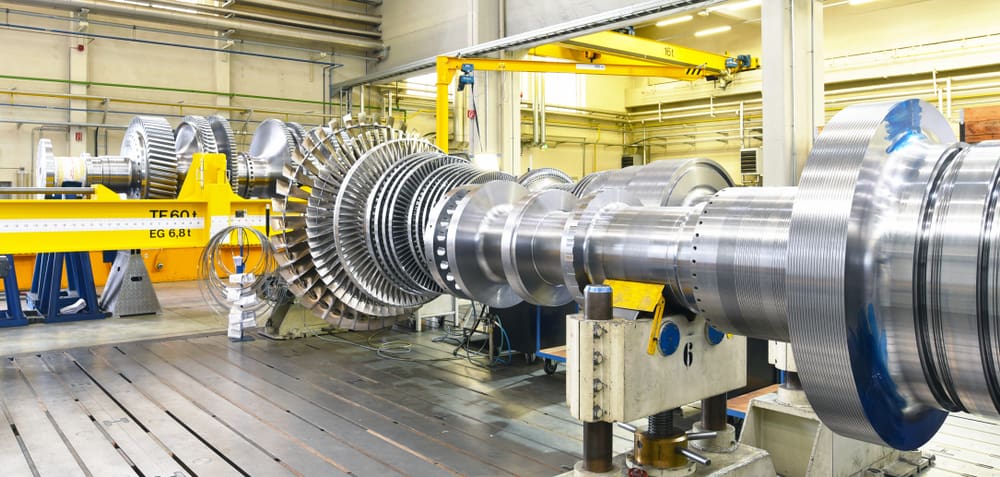

توربوماشین چیست؟
توربوماشین دستگاهی است که در آن برهمکنش آیرودینامیکی بین سیال جاری و ردیف پرههای چرخان، انتقال انرژی را ممکن میکند. نتیجه این برهمکنش، تغییر در تکانه و فشار سیال است.
توربینها و کمپرسورها مثالهای رایج این خانواده هستند؛ در توربین انرژی از سیال به روتور منتقل میشود و در کمپرسور این انتقال از روتور به سیال انجام میگیرد.
اجزای اصلی توربوماشین
- عنصر چرخان: حامل پرههایی که در مسیر سیال میچرخند.
- عنصر ساکن: پرههای راهنما یا گذرگاههایی که جهت جریان و فرآیند انتقال انرژی را کنترل میکنند.
- شفت ورودی یا خروجی: عنصر چرخان معمولاً روی شفت نصب میشود.
- پوسته: مجموعه قطعات توربوماشین را در بر میگیرد و یکپارچه میکند.
تفاوت توربوماشین با ماشین جابجایی مثبت
با وجود اینکه هر دو نوع ماشین، کار مکانیکی را به سیال منتقل میکنند، مکانیزم آنها متفاوت است. توربوماشینها بر پایه حرکت دورانی عمل میکنند، در حالی که ماشینهای جابجایی مثبت بر حرکت رفتوبرگشتی پیستون تکیه دارند. موتورهای رفتوبرگشتی نمونهای از ماشین جابجایی مثبت هستند که فشار را به حرکت دورانی تبدیل میکنند.
از نظر سرعت و دبی نیز تفاوت مهمی وجود دارد: توربوماشینها معمولاً پرسرعتتر و مناسب دبیهای حجمی بالا هستند، اما ماشینهای جابجایی مثبت غالباً در سرعتهای پایینتر و دبی کمتر کار میکنند.
انواع توربوماشین
۱) بر اساس انتقال انرژی
- توانزا: انتقال انرژی از سیال به پروانه/ایمپلر (نمونه: توربینها)
- توانگیر: انتقال انرژی از ایمپلر به سیال (نمونه: پمپ، کمپرسور، بلوئر)
۲) سیالات رایج
- هوا
- بخار
- آب
- بنزین و دیزل
- گازهای داغ
طبقهبندی بر اساس جهت جریان
- جریان محوری (Axial): مانند کمپرسور یا توربین محوری
- جریان شعاعی (Radial): مانند پمپ یا کمپرسور سانتریفیوژ
- جریان مماسی (Tangential): مانند برخی توربینهای آبی
- جریان مختلط (Mixed): مانند پمپ مختلط یا توربین فرانسیس
طبقهبندی بر اساس موقعیت شفت
- شفت عمودی: مانند توربینهای آبی کاپلان
- شفت افقی: مانند برخی توربینهای بخار
- شفت مایل: مانند برخی توربینهای میکروهیدرو مدرن
شرایط سیال در توربوماشین
- نوع واکنشی (Reaction): فشار در مسیر جریان تغییر میکند (مثال: توربین واکنشی فرانسیس)
- نوع ضربهای (Impulse): فشار در روتور تقریباً ثابت در نظر گرفته میشود (مثال: توربین آبی پلتون)
آیرودینامیک توربوماشین و عملکرد ماشین
در توربوماشینها، عمل ترمودینامیکی و آیرودینامیکی همزمان رخ میدهد و همین موضوع باعث انتقال انرژی، تغییر فشار و تغییر تکانه میشود. آیرودینامیک این تجهیزات از نوع آیرودینامیک داخلی است، زیرا جریان در مسیرهای محدود و محصور حرکت میکند. بسته به رژیم جریان، تحلیل میتواند زیرصوت، گذرصوت یا فراصوت باشد.
تفاوت مهم دیگر بین کمپرسور و توربین در جهت تغییر فشار است: در کمپرسور، آیرودینامیک منجر به افزایش فشار سیال میشود، اما در توربین کاهش فشار رخ میدهد.
اثر آیرودینامیک بر طراحی توربوماشین
جزئیات طراحی مستقیماً به رفتار آیرودینامیکی وابسته است. در کمپرسورها، طراحی نازل و پره استیجها باید بهگونهای باشد که گرادیان فشار نامساعد دیفیوزری را مدیریت کند و افزایش فشار استاتیک در امتداد جریان را مدیریت نماید. در مقابل، توربینها برای میدان جریان شتابدار با کاهش فشار استاتیک طراحی میشوند.
برای طراحی دقیق، درک روشن از آیرودینامیک داخلی ضروری است. شبیهسازیهای CFD میتوانند به تصمیمگیری بهتر در طراحی توربوماشین کمک کنند و پلتفرمهایی مانند ANSYS CFX برای این هدف استفاده میشوند.
