چکیده
برای ساخت قطعات توربوماشین مانند ایمپلر کمپرسور، روتور پمپ/توربین و پرهها، دو مسیر اصلی بیشتر استفاده میشود: ریختهگری و ماشینکاری پنج محوره. هر کدام از این روشها از نظر هزینه، تیراژ، کیفیت سطح، تلرانس و محدودیت هندسی، نقاط قوت و محدودیتهای مشخصی دارند. در این یادداشت، همین دو رویکرد و استراتژیهای متداول ماشینکاری مرور میشود.
فهرست مطالب
خلاصه اجرایی
برای ساخت قطعات توربوماشین (مثل ایمپلر کمپرسور، روتور پمپ/توربین و پرهها) معمولاً دو مسیر غالب وجود دارد:
- ریختهگری
- ماشینکاری پنج محوره
ریختهگری در تیراژ بالا اقتصادی است، اما محدودیتهای قالبگیری و تغییر شکل سازههای نازک میتواند کنترل تلرانس و کیفیت سطح را دشوار کند. در مقابل، ماشینکاری ۵محوره انعطاف و کیفیت هندسی بالاتری میدهد، اما انتخاب استراتژی مناسب ابزار و نرمافزار CAM برای جلوگیری از برخورد، خمش ابزار و زمانبر شدن مسیرها حیاتی است.
نکات کلیدی
- در ریختهگری، «آزاد شدن قالب از قطعه» یک محدودیت بنیادی است و روی پیچیدگی هندسه و هزینه اثر مستقیم دارد.
- کیفیت سطح و دقت نهایی در ریختهگری (بهخصوص برای پرههای نازک) معمولاً قابل پیشبینی و کنترل کامل نیست؛ بالانس نیز میتواند سختتر شود.
- ماشینکاری پنج محوره برای ایمپلرها بسیار رایج است و در سالهای اخیر در قطعاتی که قبلاً عمدتاً ریختهگری بودند (مثل برخی روتورهای پمپ/توربین) نیز رشد کرده است.
- سه پارادایم رایج در ماشینکاری ۵محوره روتورها: Flank، Point و Integral Shroud Milling.
ریختهگری: کاربردها و محدودیتها
در ریختهگری، هندسه باید با فرآیند جدا شدن قالب سازگار باشد. روشهایی مانند Lost-Wax انعطاف بیشتری دارند، اما معمولاً هزینه و زمان ساخت قالب/هسته را افزایش میدهند. در روشهایی که اجزای قالب باید کشیده و چرخانده شوند، گاهی به محاسبات سهبعدی پیچیده برای اطمینان از وجود کلیرنس لازم نیاز است.
چه زمانی ریختهگری منطقیتر است؟
- در تیراژ بالا که هزینه اولیه قالب در تعداد زیاد سرشکن میشود.
- قطعاتی که تلرانسهای بسیار تنگ یا کیفیت سطح بسیار بالا شرط اصلی نیست یا پسپرداخت ماشینکاری محدود انجام میشود.
- وقتی زمان سیکل ماشینکاری پنج محوره بسیار بالا یا دسترسی ابزار مشکل باشد.
ماشینکاری پنج محوره: استراتژیها

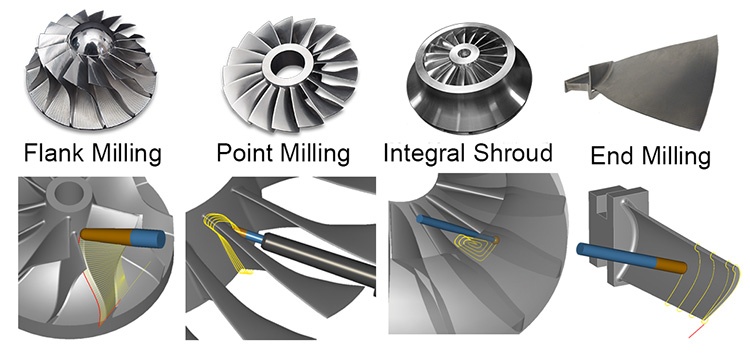

ماشینکاری پنج محوره انعطاف بالایی برای ساخت سطوح پیچیده پرهها فراهم میکند و در بسیاری از قطعات، دقت هندسی و کیفیت سطح بهتری نسبت به ریختهگری میدهد. برای روتورهای توربوماشین، سه رویکرد اصلی ذکر میشود:
۱) Flank Milling
در این روش از پهلوی ابزار (معمولاً ابزار با دیواره نسبتاً مستقیم) استفاده میشود تا سطح پره در یک گذر شکل بگیرد. این کار زمانی خوب جواب میدهد که سطح پره با مجموعهای از خطوط تقریباً مستقیم یا قابل قاعدهگذاری قابل توصیف باشد.
۲) Point Milling
وقتی سطح پره پیچش یا پارامتریسازی انعطافپذیرتری میخواهد و با خطوط شبهعمود قابل نمایش دقیق نیست، از ابزار سرگرد (Ball-End) استفاده میشود و ابزار با تماس نقطهای در گذرهای متعدد سطح را میسازد. این روش معمولاً کندتر و پرهزینهتر است، اما برای بسیاری از طراحیهای محوری ضروری تلقی میشود.
۳) Integral Shroud Milling
در شِراد یکپارچه، قطعه از یک تکه فلز ساخته میشود و ابزار باید از صفحات ورودی/خروجی وارد مسیر جریان شود؛ معمولاً دو حفره ایجاد میشود که در میانه مسیر به هم میرسند. این روش ویژگیهای سازهای عالی دارد و از نظر آیرودینامیکی هم میتواند مزیت داشته باشد (حذف برخی اثرات برشی مرتبط با شِراد ساکن/متحرک)، اما محدودیت دسترسی ابزار و نسبت طول به قطر ابزار (خمش/Deflection) بسیار تعیینکننده است.
۴) End Milling (کمکاربردتر)
در این روش از انتهای ابزار استوانهای (یا Bull-Nose) استفاده میشود و به دسترسی زیاد برای جلوگیری از برخورد نیاز دارد؛ بنابراین بیشتر در ماشینکاری تکپره برای طراحیهای محوری دیده میشود.
چکلیست سریع انتخاب روش ساخت
- تیراژ: اگر تیراژ بالاست، ریختهگری ممکن است اقتصادیتر باشد.
- تلرانس و کیفیت سطح: در تلرانسهای سخت و سطح نهایی حساس، ماشینکاری پنج محوره مزیت دارد.
- هندسه و دسترسی ابزار: مسیر ابزار و ریسک برخورد/خمش ابزار را قبل از تصمیم نهایی بررسی کنید.
- زمان و هزینه CAM: کیفیت تولید به مسیر ابزار وابسته است؛ نرمافزار و استراتژی مناسب میتواند زمان ساخت را کاهش دهد.
